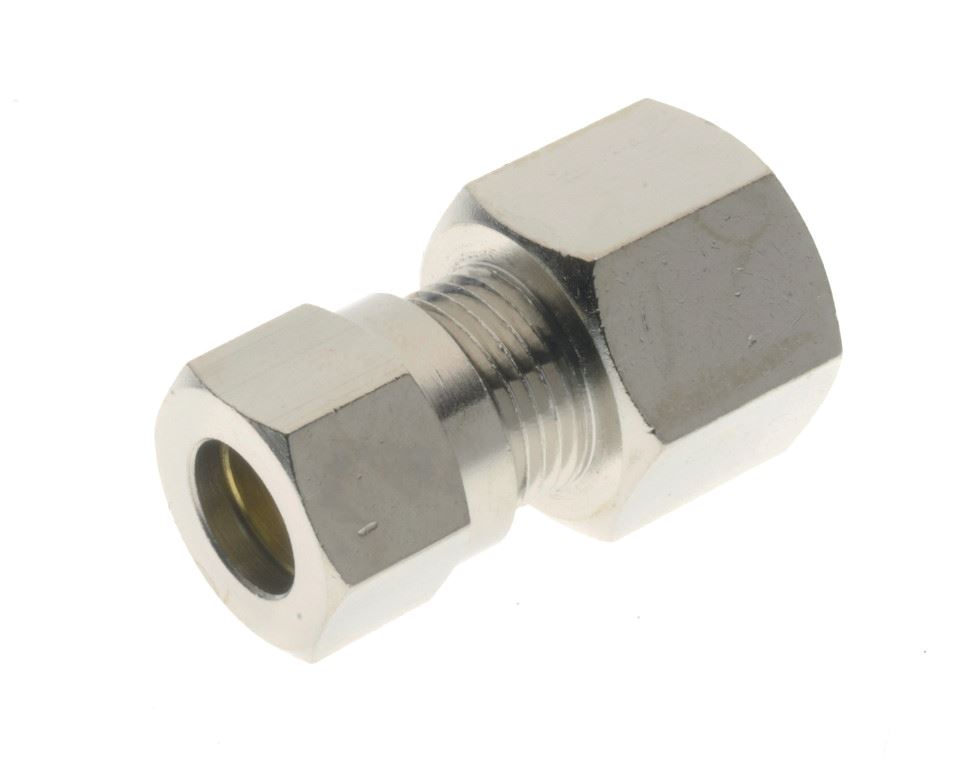

6951 RACCORDO DIRITTO FEMMINA

Raccordo ogiva diritto femmina

Materiale ottone nichelato
Fluidi compatibili acqua, olio, aria compressa e fluidi
compabilili con il materiale di costruzione
Tubi di collegamento rame, acciaio, alluminio e con apposito
rinforzo interno (art. 6908) è possibile collegare tubi in poliammide
La pressione max. di esercizio e la temperatura sono determinate

dal tubo utilizzato

Filettature gas cilindrica ISO 228

TUBO	A	B	L	Ch
4	1/8	8,5	26,5	14
6	1/8	8,5	26,5	14
8	1/8	8,5	27,5	14
6	1/4	11	30	17
8	1/4	11	31	17
10	1/4	11	32,5	17
10	3/8	11,5	34,5	20
12	3/8	11,5	34,5	20
12	1/2	15	39	24
14	1/2	15	40	24
15	1/2	15	39,5	24
16	1/2	15	41	24
18	1/2	15	41	26

6951 RACC DIR. F 1/8 4

Cod.: 016951184

6951 RACC DIR. F 1/8 6

Cod.: 016951186

6951 RACC DIR. F 1/8 8

Cod.: 016951188

6951 RACC DIR. F 1/4 6

Cod.: 016951146

6951 RACC DIR. F 1/4 8

Cod.: 016951148

6951 RACC DIR. F 1/4 10

Cod.: 0169511410

6951 RACC DIR. F 3/8 10

Cod.: 0169513810

6951 RACC DIR. F 3/8 12

Cod.: 0169513812

6951 RACC. DIR. F 1/2 12

Cod.: 0169511212

6951 RACC DIR. F 1/2 14

Cod.: 0169511214

6951 RACC DIR. F 1/2 15

Cod.: 0169511215

6951 RACC DIR. F 1/2 16

Cod.: 0169511216

6951 RACC DIR. F 1/2 18

Cod.: 0169511218
