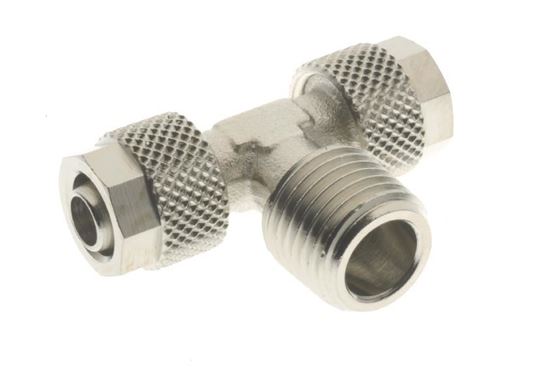

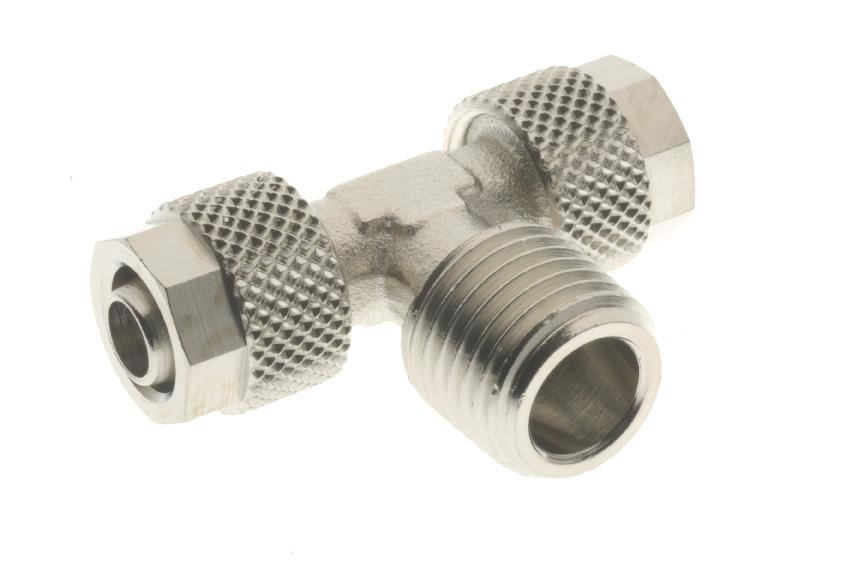

6705 RACCORDO CALZAMENTO T MASCHIO

Raccordo a T maschio conico

Materiale ottone

Fluidi compatibili aria compressa e fluidi a bassa pressione
Tubi di collegamento poliammidi, polietilene e PTFE
Temperatura –20 °C +80 °C
Pressione max. 15 bar
La pressione max. di esercizio e la temperatura dipendono
dal tubo utilizzato
Filettature gas conica ISO 7.1

TUBO	A	B	L1	L2	Ch
4/2,7	1/8	7,5	37	15,5	8
5/3	1/8	7,5	39	15,5	8
6/4	1/8	7,5	39	15,5	8
8/6	1/8	7,5	39,8	16,5	9
6/4	1/4	11	41,2	19	8
8/6	1/4	11	43,8	20,5	9
10/8	1/4	11	48	22	11
10/8	3/8	11,5	51	22	11
12/10	3/8	11,5	54	22,5	14
15/12,5	1/2	14	63	28	16

6705 RACCORDO T 1/8 4

Cod.: 016705184

6705 RACCORDO T 1/8 5

Cod.: 016705185

6705 RACCORDO T 1/8 6

Cod.: 016705186

6705 RACCORDO T 1/8 8

Cod.: 016705188

6705 RACCORDO T 1/4 6

Cod.: 016705146

6705 RACCORDO T 1/4 8

Cod.: 016705148

6705 RACCORDO T 1/4 10

Cod.: 0167051410

6705 RACCORDO T 3/8 10

Cod.: 0167053810

6705 RACCORDO T 3/8 12

Cod.: 0167053812

6705 RACCORDO T 1/2 15

Cod.: 0167051215
