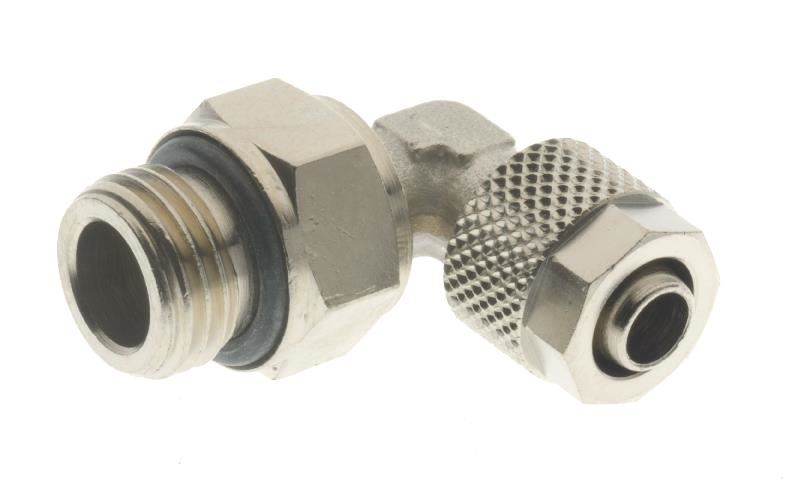

6704G RACCORDO CALZAMENTO L GIREVOLE

Raccordo a L girevole maschio cilindrico

Materiale ottone
Fluidi compatibili aria compressa e fluidi a bassa pressione
Tubi di collegamento poliammidi, polietilene e PTFE
Temperatura –20 °C +80 °C
Pressione max. 15 bar
La pressione max. di esercizio e la temperatura dipendono
dal tubo utilizzato
Filettature gas cilindrica ISO 228

TUBO	A	B	L1	L2	Ch
6/4	1/8	6	20,6	22	13
8/6	1/8	6	21,6	21,6	13
6/4	1/4	8	20,6	26	16
8/6	1/4	8	23,1	26,5	16
10/8	1/4	8	24	27,5	16

6704G RACCORDO L 1/8 6

Cod.: 016704G186

6704G RACCORDO L 1/8 8

Cod.: 016704G188

6704G RACCORDO L 1/4 6

Cod.: 016704G146

6704G RACCORDO L 1/4 8

Cod.: 016704G148

6704G RACCORDO L 1/4 10

Cod.: 016704G149
