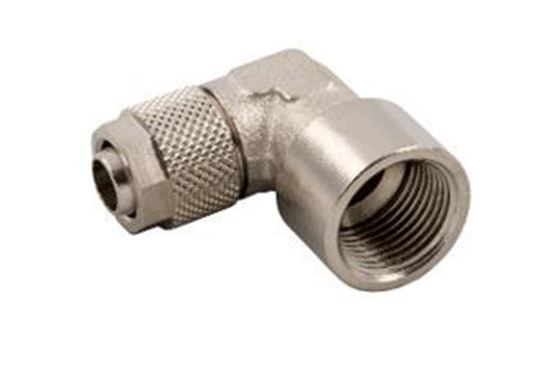

6704F RACCORDO CALZAMENTO L FEMMINA

Raccordo a L femmina

Materiale ottone

Fluidi compatibili aria compressa e fluidi a bassa pressione
Tubi di collegamento poliammidi, polietilene e PTFE
Temperatura –20 °C +80 °C
Pressione max. 15 bar
La pressione max. di esercizio e la temperatura dipendono
dal tubo utilizzato
Filettature gas cilindrica ISO 228

TUBO	A	B	L1	L2	Ch
6/4	1/8	8,5	20,6	18	8
8/6	1/8	8,5	21,9	19	9
6/4	1/4	10,5	21	21	9
8/6	1/4	10,5	23,4	21	9
10/8	1/4	10,5	25,5	22,5	11

6704F RACCORDO L F 1/8 6

Cod.: 016704F186

6704F RACCORDO L F 1/8 8

Cod.: 016704F188

6704F RACCORDO L F 1/4 6

Cod.: 016704F146

6704F RACCORDO L F 1/4 8

Cod.: 016704F148

6704F RACCORDO L F 1/4 10

Cod.: 016704F149
