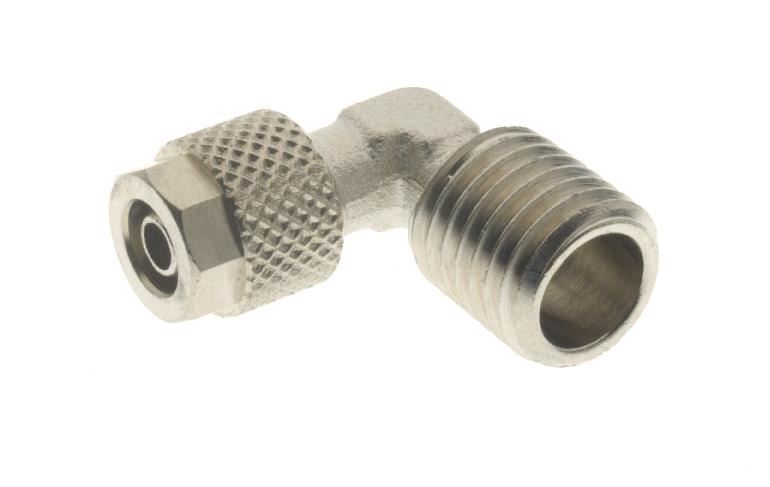

6704 RACCORDO CALZAMENTO L MASCHIO CONICO

Raccordo a L maschio conico

Materiale ottone
Fluidi compatibili aria compressa e fluidi a bassa pressione
Tubi di collegamento poliammidi, polietilene e PTFE
Temperatura –20 °C +80 °C
Pressione max. 15 bar
La pressione max. di esercizio e la temperatura dipendono
dal tubo utilizzato
Filettature gas conica ISO 7.1

TUBO	A	B	L1	L2	Ch
4/2,7	1/8	7,5	19,5	15	8
5/3	1/8	7,5	19,5	15	8
6/4	1/8	7,5	19,5	15	8
8/6	1/8	7,5	19,9	16,5	9
6/4	1/4	11	20,6	19	8
8/6	1/4	11	21,9	19	9
10/8	1/4	11	24	22	11
10/8	3/8	12,5	25,5	22,5	11
12/10	3/8	12,5	27	22,5	13
10/8	1/2	14	28	28	16
12/10	1/2	14	30	28	16
15/12,5	1/2	14	31,5	28	16

6704 RACCORDO L 1/8 4

Cod.: 016704184

6704 RACCORDO L 1/8 5

Cod.: 016704185

6704 RACCORDO L 1/8 6

Cod.: 016704186

6704 RACCORDO L 1/8 8

Cod.: 016704188

6704 RACCORDO L 1/4 6

Cod.: 016704146

6704 RACCORDO L 1/4 8

Cod.: 016704148

6704 RACCORDO L 1/4 10

Cod.: 0167041410

6704 RACCORDO L 3/8 10

Cod.: 0167043810

6704 RACCORDO L 3/8 12

Cod.: 0167043812

6704 RACCORDO L 1/2 10

Cod.: 0167041210

6704 RACCORDO L 1/2 12

Cod.: 0167041212

6704 RACCORDO L 1/2 15

Cod.: 0167041215
