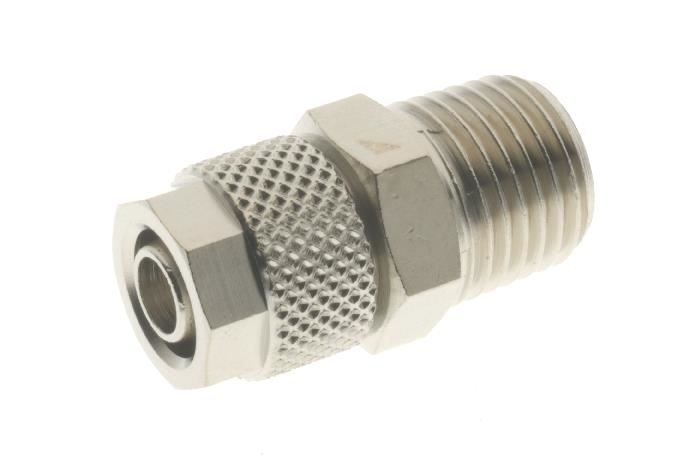

6700 RACCORDO DIRITTO MASCHIO CONICO

Raccordo diritto maschio conico

Materiale ottone

Fluidi compatibili aria compressa e fluidi a bassa pressione
Tubi di collegamento poliammidi, polietilene e PTFE
Temperatura –20 °C +80 °C
Pressione max. 15 bar
La pressione max. di esercizio e la temperatura dipendono
dal tubo utilizzato
Filettature gas conica ISO 7.1

TUBO	A	B	L	Ch
4/2,7	1/8	7,5	23,5	12
5/3	1/8	7,5	23	12
6/4	1/8	7,5	25,6	12
8/6	1/8	7,5	26,9	14
6/4	1/4	11	29,6	14
8/6	1/4	11	30,9	14
10/8	1/4	11	33	14
10/8	3/8	11,5	33,5	17
12/10	3/8	11,5	35	17
10/8	1/2	14	36,5	22
12/10	1/2	14	38	22
15/12,5	1/2	14	40	22

6700 RACCORDO DIR. 1/8 4

Cod.: 016700184

6700 RACCORDO DIR. 1/8 5

Cod.: 016700185

6700 RACCORDO DIR. 1/8 6

Cod.: 016700186

6700 RACCORDO DIR. 1/8 8

Cod.: 016700188

6700 RACCORDO DIR. 1/4 6

Cod.: 016700146

6700 RACCORDO DIR. 1/4 8

Cod.: 016700148

6700 RACCORDO DIR. 1/4 10

Cod.: 0167001410

6700 RACCORDO DIR. 3/8 10

Cod.: 0167003810

6700 RACCORDO DIR. 3/8 12

Cod.: 0167003812

6700 RACCORDO DIR. 1/2 10

Cod.: 0167001210

6700 RACCORDO DIR. 1/2 12

Cod.: 0167001212

6700 RACCORDO DIR. 1/2 15

Cod.: 0167001215
